平均晶粒度

发布日期:2016-07-07
平均晶粒度

  评价晶粒尺寸

试验简介

  表示晶粒大小的尺度叫晶粒度。晶粒度可用晶粒的平均面积或平均直径表示。工业生产上采用晶粒度等级来表示晶粒大小。标准晶粒度共分8级,1-4级为粗晶粒,5-8级为细晶粒。一般晶粒度越大,也就是越细越好。

  钢的晶粒度按其奥氏体化条件与长大倾向又分为起始晶粒度、本质晶粒度实际晶粒度

  1、起始晶粒度

  奥氏体转变刚刚完成,即奥氏体晶粒边界刚刚互相接触时的,奥氏体晶粒大小称为起始晶粒度。通常情况下,起始晶粒度总是比较细小、均匀的。起始晶粒大小取决于形核率和长大速度。加热转变终了时所得A晶粒度称为起始晶粒度。

  2、本质晶粒度

  根据YB27-64试验方法,即在930±10℃,保温3-8h后测定的奥氏体晶粒大小称为本质晶粒度。如晶粒度为1-4级,称为本质粗晶粒钢,晶粒度为5-8级,称为本质细晶粒钢。

  3、实际晶粒度

  钢在某一具体的加热条件下实际获得的奥氏体晶粒的大小称为实际晶粒度。实际晶粒度取决于本质晶粒度和实际热处理条件。实际晶粒一般比起始晶粒大。冷却开始时A晶粒度称为实际晶粒度。

测试标准



试验方法 项目名 试验标准
平均晶粒度 钢铁材料 GB/T 6394-2002
铁素体 GB/T 4335-1984
工具钢金相 GB/T 6394-2008
ISO 4957-1999
高锰钢金相 GB/T 13925-1992
GB/T 6394-2005
铜及铜合金 YS/T 448-2002



制样要求
  ASTM-E112 GB/T 6394
制样要求

检测面积不小于160mm²或根据试样而定

在最终产品上取样,取样过程中不允许发生相变。

圆形试样:直径10-12mm或根据试样而定

方形试样:10*15mm或根据试样而定

在最终产品上取样,取样过程中不允许发生相变。

放大倍数 100
方法 比较、面积、截点法
注:由于纯粹以晶粒几何图形为基础,与金属或合金本身无关。因此,这些基本方法也可用来测量非金属材料中晶粒、晶体和晶胞的平均尺寸。如果材料的组织形貌接近于某个标准系列评级图,可使用比较法。测定平均晶粒度常用比较法,也可用截点法和面积法。但是,比较法不能用来测量单个晶粒。
试验图片

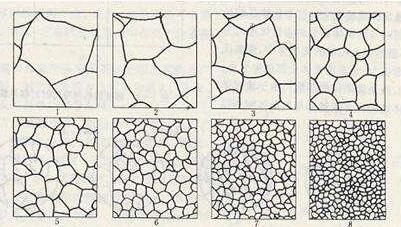

钢的晶粒度级别示意图
