江苏隐石检验检测有限公司
地址:江苏省无锡市锡山区华夏中路3号文华国际
电话:0510-83591626
手机:18921519533
邮箱:003@jiancezaixian.com

首页 > 检测服务 > 铁素体

铁素体

发布日期:2017-08-29
铁素体

  检测双相不锈钢中的铁素体含量。

测试标准

ASTM E562

Standard Test Method for Determining Volume Fraction by Systematic Manual Point Count


制样要求

  1.客户指定材质牌号、测试面及测试部位;

  2.指定相对精度:10%、20%、33%;

  3.指定样品数量;

  4.样品大小无特殊要求。

试验简介

  铁素体是碳溶解在α-Fe中的间隙固溶体,常用符号F表示。具有体心立方晶格,其溶碳能力很低,常温下仅能溶解为0.0008%的碳,在727℃时最大的溶碳能力为0.02%,称为铁素体或α固溶体,用α或F表示,α常用在相图标注中,F在行文中常用。亚共析成分的奥氏体通过先共析析出形成铁素体。

  铁素体组织形态:铁素体是从高温奥氏体转变产物,根据其形态,分为网状铁素体、块状铁素体、弥散点状及针状铁素体。

  1、网状铁素体

  铁素体因其成网状(或称网络状)、近似网状而得名,分布于沿奥氏体晶界。在亚共析钢中,过冷奥氏体转变首先从先共析铁素体转变开始。当铁素体数量不多(如碳含量较高的亚共析钢)或冷却速度较快时,都容易形成网状;当铁素体的数量太少时,可能看不出有呈网状的特征。

  2、块状铁素体

  铁素体成块状而均匀分布于晶内。当铁素体数量很多时,晶内的块状铁素体与晶界的网状铁素体连成一片,无法分清晶内与晶界,此时看到将时大量的且不规则的铁素体晶粒,在亚共析钢的正火和退火中比较常见。

  3、弥散分布的点状、颗粒状铁素体

  此类铁素体常见于调质加热不足的组织中,由于加热不足,铁素体未完全溶进奥氏体,在冷却时得以保留下来而形成点状或颗粒状。

  4、针状铁素体(魏氏组织)

  铁素体呈针状,从晶界开始,向晶内延伸。一般都伴有网状铁素体存在。有的针状铁素体由晶界向晶粒内部长大,与网状铁素体相连;有的针状铁素体则未与网状铁素体相连。此类铁素体一般出现在铸件、锻件、焊缝热影响区,热处理后出现这类组织表明加热温度过高。

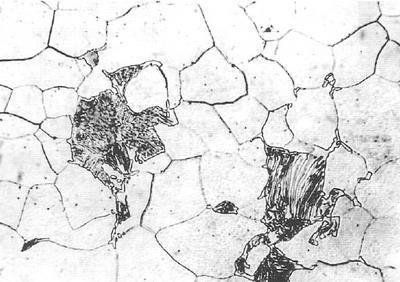

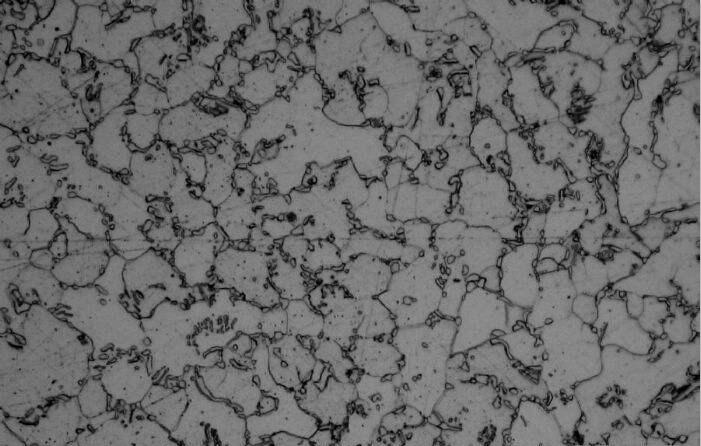

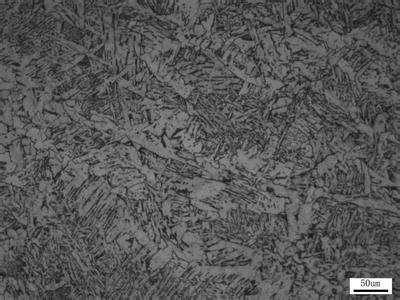

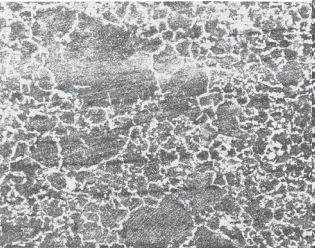

铁素体的金相显微组织图
